(GYFTY53)非金属普通铠装光缆

描述:(GYFTY53)非金属普通铠装光缆 浏览次数:1817
参数
  • 产品特点
  • 产品简介
  • 技术参数
  • 产品组成
  • 产品案例

【产品特点】

  • 具有很好的机械特性和温度特性;
  • 松套管材料本身具有良好的耐水解性能和较高的强度
  • 管内填充特种油膏,对光纤进行了关键性保护
  • 良好的抗压性和柔软性
  • 采用以下措施来确保光缆防水性能
      • 单根钢丝中心加强芯
      • 松套管内填充特种防水化合物
      • 完全缆芯填充
      • 涂塑铝带(APL)防潮层
      • 双面涂塑钢带(PSP)提高光缆的抗透潮能力
      • 良好的阻水材料防止光缆纵向渗水

    【产品描述】

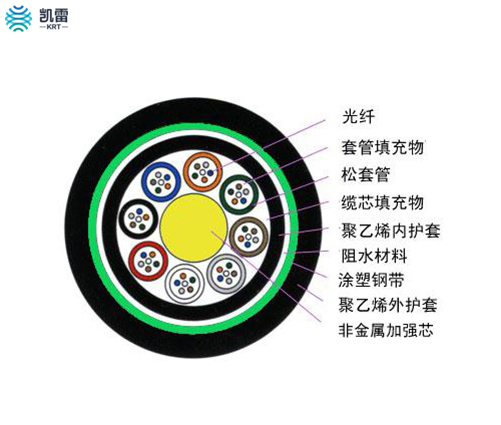

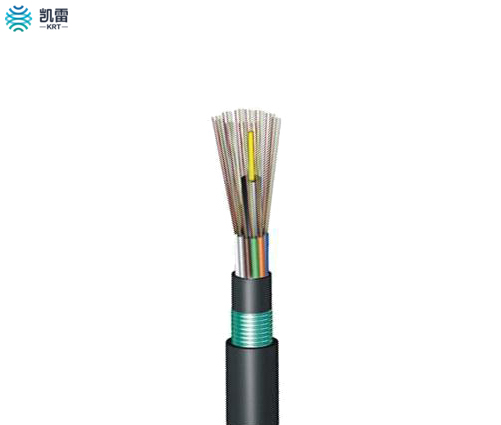

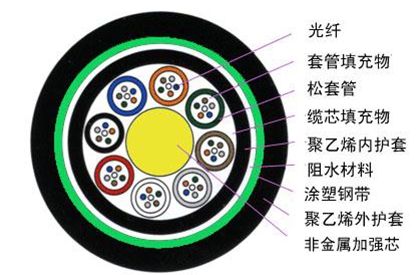

           GYFTY53--光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说, 非金属加强芯外还需要挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯内护套,双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。

    【性能指标】

    应用范围:适用于地铁、隧道、长途通信和局间通信

    敷设方式:管道、架空、直埋

    工作温度:-40~+70℃

    弯曲半径:静态10倍缆径

                         动态20倍缆径

    产品标准

    广州市凯雷通信科技有限公司GYFTY53光缆符合YD/T 901-2001和IEC 60794-1标准

    【光学特性】



    G.652

    G.655

    50/125μm

    62.5/125μm

    衰减

    (+20℃)

    @850nm



    ≤3.0 dB/km

    ≤3.0 dB/km

    @1300nm



    ≤1.0 dB/km

    ≤1.0 dB/km

    @1310nm

    ≤0.36 dB/km

    ≤0.40 dB/km



    @1550nm

    ≤0.22 dB/km

    ≤0.23dB/km



    带宽(A级)

    @850nm



    ≥500 MHz·km

    ≥200 MHz·km

    @1300nm



    ≥1000 MHz·km

    ≥600 MHz·km

    数值孔径



    0.200±0.015NA

    0.275±0.015NA

    光缆截止波长

    ≤1260nm

    ≤1480nm



    【结构参数】

    光缆型号

    光纤数

    套管数

    填充绳数

    光缆直径mm

    光缆重量kg/km

    允许拉伸力

    长期/短期N

    允许压扁力

    长期/短期N/100mm

    弯曲半径

    静态/动态mm

    GYFTY53-2~6

    2~6

    1

    7

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-8~12

    8~12

    2

    6

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-14~18

    14~18

    3

    5

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-20~24

    20~24

    4

    4

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-26~30

    26~30

    5

    3

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-32~36

    32~36

    6

    2

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-38~42

    38~42

    7

    1

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-44~48

    44~48

    8

    0

    15.8

    230

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-50~60

    50~60

    5

    3

    16.8

    255

    1000/3000

    1000/3000

    10D/20D

    GYFT Y53-62~72

    62~72

    6

    2

    16.8

    255

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-74~84

    74~84

    7

    1

    16.8

    255

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-86~96

    86~96

    8

    0

    16.8

    255

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-98~108

    98~108

    9

    1

    19.2

    320

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-110~120

    110~120

    10

    0

    19.2

    320

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-122~132

    122~132

    11

    1

    21.2

    380

    1000/3000

    1000/3000

    10D/20D

    GYFTY53-134~144

    134~144

    12

    0

    21.2

    380

    1000/3000

    1000/3000

    10D/20D

    储存、使用温度: -40℃ 至 + 70℃
