特点说明:
1. 模块化:部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性,大大缩短了产品交期,降低了生产成本,提高性价比;
2. 系统化:拥有满足室内、室外各种环境要求的、不同容量的产品,并配有全系列高品质的光器件产品,并能提供系统的解决方案;
3. 人性化:强调人性化操作、管理等,全正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精;
4. 标准化:严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订;
5. 专业化:专业技术人员和生产、检测设备保障产品性能优越性和可靠性;
1. 模块化:部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性,大大缩短了产品交期,降低了生产成本,提高性价比;
2. 系统化:拥有满足室内、室外各种环境要求的、不同容量的产品,并配有全系列高品质的光器件产品,并能提供系统的解决方案;
3. 人性化:强调人性化操作、管理等,全正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精;
4. 标准化:严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订;
5. 专业化:专业技术人员和生产、检测设备保障产品性能优越性和可靠性;

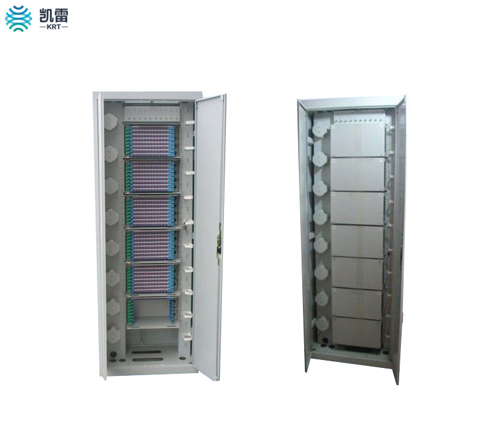

ODF光纤配线架
特点说明:
1. 模块化:部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性,大大缩短了产品交期,降低了生产成本,提高性价比;
2. 系统化:拥有满足室内、室外各种环境要求的、不同容量的产品,并配有全系列高品质的光器件产品,并能提供系统的解决方案;
3. 人性化:强调人性化操作、管理等,全正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精;
4. 标准化:严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订;
5. 专业化:专业技术人员和生产、检测设备保障产品性能优越性和可靠性;
技术规格:
1.使用条件:
1) 工作温度:-10°C~+40°C
2) 贮存温度:-25°C~+55°C
3) 相对温度:≤85%(+30°C )
4) 大气压力:70Kpa~106Kpa
2.适用性指标:
1) 标称工作波长:850nm、1310nm、1550nm;
2) 光纤活动连接器:符合GB12507及相关标准的规定;
3) 光纤光缆符合GB/T11818和GB/T7424的规定。
3.功能:
1) 具有光缆固定和保护功能;
2) 具有光缆终接功能;
3) 调线功能;
4) 光缆纤芯和尾纤的保护功能。
4. 机架高度:
1) 满足行标规定三种标准尺寸:2000mm、2200mm、2600mm。
2) 并可根据需方不同要求订做不同规格的产品。
5.光电性能:
1) 机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。
2) 机架高压防护地与机架间耐压不小于3000V(DC)/1min不击穿,无飞弧。
3) 光纤连接器损耗≤0.5dB
4) 插入损耗≤0.2dB
5) 回波损耗:FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性寿命:>1000次
6.机械性能:
1) 塑料件燃烧性能符合GB51697-85的规定。
2) 光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm。
3) 光缆进入机箱,曲率半径大于光缆直径的15倍。
光纤配线架的选型应重点考虑以下几个方面。:
近年来,在光通信建设的实际工作中,通过对几种产品的使用比较,我们认为光纤配线架的选型应重点考虑以下几个方面。
(1)纤芯容量
一个光纤配线架应该能使局内的大芯数的光缆完整上架,在可能的情况下,可将相互联系比较多的几条光缆上在一个架中,以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应,这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。
(2)功能种类
光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能 光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
②容接功能 光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
③调配功能 将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔;光路可进行自由调配和测试。
④存储功能 为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。
随着光纤网络的发展,光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样,既使这些部件方便地应用到网络中,又给光纤配线架增加了功能和灵活性。
特点说明:
1. 模块化:部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性,大大缩短了产品交期,降低了生产成本,提高性价比;
2. 系统化:拥有满足室内、室外各种环境要求的、不同容量的产品,并配有全系列高品质的光器件产品,并能提供系统的解决方案;
3. 人性化:强调人性化操作、管理等,全正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精;
4. 标准化:严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订;
5. 专业化:专业技术人员和生产、检测设备保障产品性能优越性和可靠性;
技术规格:
1.使用条件:
1) 工作温度:-10°C~+40°C
2) 贮存温度:-25°C~+55°C
3) 相对温度:≤85%(+30°C )
4) 大气压力:70Kpa~106Kpa
2.适用性指标:
1) 标称工作波长:850nm、1310nm、1550nm;
2) 光纤活动连接器:符合GB12507及相关标准的规定;
3) 光纤光缆符合GB/T11818和GB/T7424的规定。
3.功能:
1) 具有光缆固定和保护功能;
2) 具有光缆终接功能;
3) 调线功能;
4) 光缆纤芯和尾纤的保护功能。
4. 机架高度:
1) 满足行标规定三种标准尺寸:2000mm、2200mm、2600mm。
2) 并可根据需方不同要求订做不同规格的产品。
5.光电性能:
1) 机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。
2) 机架高压防护地与机架间耐压不小于3000V(DC)/1min不击穿,无飞弧。
3) 光纤连接器损耗≤0.5dB
4) 插入损耗≤0.2dB
5) 回波损耗:FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性寿命:>1000次
6.机械性能:
1) 塑料件燃烧性能符合GB51697-85的规定。
2) 光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm。
3) 光缆进入机箱,曲率半径大于光缆直径的15倍。
光纤配线架的选型应重点考虑以下几个方面。:
近年来,在光通信建设的实际工作中,通过对几种产品的使用比较,我们认为光纤配线架的选型应重点考虑以下几个方面。
(1)纤芯容量
一个光纤配线架应该能使局内的大芯数的光缆完整上架,在可能的情况下,可将相互联系比较多的几条光缆上在一个架中,以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应,这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。
(2)功能种类
光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能 光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
②容接功能 光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
③调配功能 将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔;光路可进行自由调配和测试。
④存储功能 为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。
随着光纤网络的发展,光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样,既使这些部件方便地应用到网络中,又给光纤配线架增加了功能和灵活性。
