凯雷组合型立杆 |
建议选择组合型 |
凯雷焊接式立杆 |

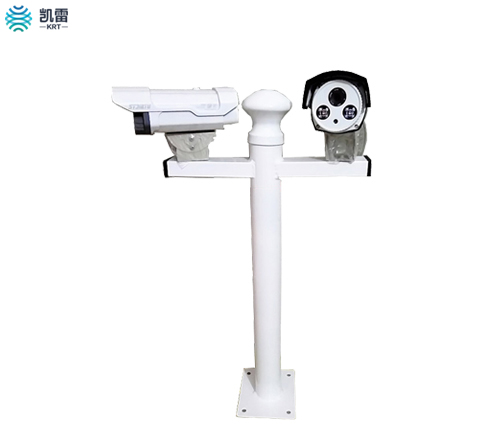

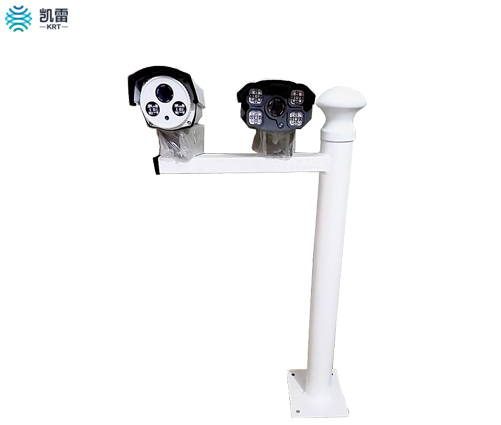

横臂样式任意拓展,枪击球技各个方向安装 |
可拓展性对比 |
没有拓展性,固定形式 |
安装布线简单,省人工 |
安全方便对比 |
不好穿线,人工费高 |
可组装式运输省20% |
运费更低对比 |
不可拆卸,运输成本高,不好包装 |
- 灵活组合式横臂立杆
- 加厚底板,底法兰尺寸300mm*300mm,厚度10mm,加标准检修孔
- 立杆采用Q235普通碳素结构热镀锌钢管,品质质保十年
- 立杆采用国家标准工业级高温烤漆、经典喷塑。
- 顶部默认配送避雷针进行避雷,也可选择美观化的不锈钢装饰球
- 地笼采取4*M16螺纹钢304螺丝
- 立杆颜色默认灰白色,可根据不同使用环境配套制定颜色
- 焊接表面光滑,无堆焊、无气孔、无咬边,无影响强度的裂纹、夹渣、焊瘤、毛刺、漏焊、烧穿及褶皱现象
- 杆体表面颜色一致、光滑、无微粒、无桔皮现象。
- 设计抗风能力38米/S,抗震能力为里氏8级。
1、凯雷立杆杆体采用镀锌的钢管,达到防锈作用;管壁厚3MM,确保受力、镜头稳定.
2、凯雷立杆整体焊接牢固,无虚焊、假焊、裂缝等缺陷,全方位做到户外的安全性。
3、凯雷立杆的顶部及横杆的端部密封防水,且设备全部为杆内走线,从而确保杆内密封性,并防水防潮。
4、凯雷立杆表面喷涂防锈防腐的户外特殊油漆,确保防锈、防风化、耐新光洁美观。可选白色、黑色、灰白、绿色等。
5、凯雷立杆含杆体、横臂、避雷针、底板法兰、检修口等,杆到工地即可安装使用。可加配地基笼及防水箱。
6、凯雷立杆可按场地实际情况可定做1、3、4、5、6、8米高度,可安装枪机或球机或云台。
-
监控杆体的设计基准期应为50年,抗震设防烈
度应按7度设计,风荷载计算方法按GB
50009-2012 《建筑结构荷载规范》的相关规
定执行,基本设计风压0.50kPa。
-
杆体材料: Q235 普通碳素结构钢。其质
量应分别符合国家标准GB/T 700-2006 《碳素
结构钢》和GB/T 159 1-2008 《低合金高强度
结构钢》的相关要求。
-
立杆一次性焊接成型,杆形流畅美观,采用自动埋弧焊接成形,焊
缝均匀,焊缝宽度约为4~6mm,融透深度不
小于3/4板厚,焊接表面光滑,无堆焊、无气
孔、无咬边,无影响强度的裂纹、夹渣、焊
瘤、毛刺、漏焊、烧穿及褶皱现象。底法兰
与立杆间采用双面焊接方式,焊缝均匀饱满。
角焊缝连接时构件端部的焊缝宜采用围焊,
所有围焊的转角处必须连续施焊,焊条采
用E43。焊接质量应符合GB/T
12469-1990 《焊接质量保证钢熔化焊接头的
要求和缺陷分级》及GBT985.1-2008 《竺焊、
焊条电弧焊、气体保护焊和高能束焊的推荐
坡口》的相关要求。
-
杆体经酸洗除锈处理后整体热浸镀锌处
理,表面无发黑、粗糙、流痕、
锌粒、锌渣现象,防腐质量应符合GB/T
9790-1988 《金属覆盖层及其他有关覆盖层维
氏和努氏显微硬度试验》、GB/T
36011-1989 《钢铁热浸铝工艺及质量检验》
和GB/T 11373-1989 《热喷涂金属件表面预处
理通则》的相关要求。
- 杆体外表面采用室外耐候性纯聚酯粉末,经高压静电喷涂,塑层平 均厚度>70um。杆体表面颜色一致、光滑、 无微粒、无桔皮现象。喷涂质量应符合GB/T 5210-1985 《涂层附着力的测定法拉开法》和 GB/T 6739-1996 《涂膜硬度铅笔测定法》的 相关要求。
