主要特性
TIA 568C
典型参数 |
指标 |
接头类型 |
注塑屏蔽RJ45 端子- 注塑屏蔽RJ45 端子 |
适用语音系统 |
六类屏蔽信道 |
线缆类型 |
4*2*7/0.18mm 对绞芯线,4 对线整体铝箔屏蔽 |
护套 |
PVC 护套 |
阻抗 |
100±15Ω |
外径 |
6.4±0.2mm |
颜色 |
灰/ 黄/ 绿/ 蓝/ 红 |
长度 |
常规提供1/2/3 米 |
屏蔽跳线需与屏蔽配线架金属RJ45 端口连接,同时需正确使用屏蔽机柜和做好机柜接地,方可保证屏蔽系统的整体性能。
跳线弯曲半径不小于跳线外径的4 倍

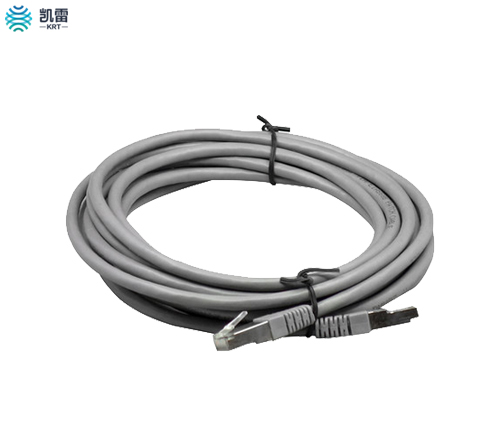

• 用于设备与模块或配线架类产品的标准 RJ45接口跳线,常用于工作区和管理区子系统。
• 性能满足六类系统产品标准。
• 屏蔽水晶头压接簧片 50μm整体镀金,确保性能优异。
• 采用 7×0.18mm 多股交合线屏蔽电缆,跳线柔韧性好。
• 渐变型受力原理的加长护套,防滑抗拉,保证一定的弯曲半径。
• 水晶头黄铜屏蔽,568B 线序,8P8C双排针 RJ45插头采用一体注塑结构,保证线缆和水晶头之间的良好连接。
• 提供 1,2,3,5,10米长度可选,灰 / 黄 /绿 / 蓝 / 红五种颜色可选。
典型参数 |
指标 |
接头类型 |
注塑屏蔽RJ45 端子- 注塑屏蔽RJ45 端子 |
适用语音系统 |
六类屏蔽信道 |
线缆类型 |
4*2*7/0.18mm 对绞芯线,4 对线整体铝箔屏蔽 |
护套 |
PVC 护套 |
阻抗 |
100±15Ω |
外径 |
6.4±0.2mm |
颜色 |
灰/ 黄/ 绿/ 蓝/ 红 |
长度 |
常规提供1/2/3 米 |
跳线弯曲半径不小于跳线外径的4 倍
