主要特性
TIA 568C
|
典型参数
|
指标
|
|
接头类型
|
注塑屏蔽RJ45 端子- 注塑屏蔽RJ45 端子
|
|
适用语音系统
|
超五类屏蔽信道
|
|
线缆类型
|
4*2*7/0.16mm 对绞芯线，4 对线整体铝箔屏蔽
|
|
护套
|
PVC 护套
|
|
阻抗
|
100±15Ω
|
|
外径
|
6.2±0.2mm
|
|
颜色
|
灰/ 黄/ 绿/ 蓝/ 红
|
|
长度
|
常规提供1/2/3 米
|
屏蔽跳线需与屏蔽配线架金属RJ45 端口连接，同时需正确使用屏蔽机柜和做好机柜接地，方可保证屏蔽系统的整体性能。
跳线弯曲半径不小于跳线外径的4 倍
包装说明
单根跳线采用彩色PP 塑料包装袋包装。

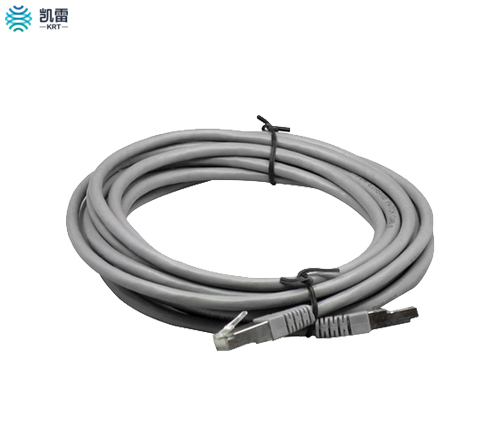

产品简介
• 用于设备与模块或配线架类产品的标准 RJ45接口跳线，常用于工作区和管理区子系统。
• 性能满足超五类系统产品标准。
• 屏蔽水晶头压接簧片 50μm整体镀金，确保性能优异。
• 采用 7/0.16mm 多股交合线屏蔽电缆，跳线柔韧性好。
• 渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径。
• 水晶头黄铜屏蔽，568B 线序，8P8C单排针 RJ45插头采用一体注塑结构，保证线缆和水晶头之间的良好连接。
• 提供 1,2,3,5,10米长度可选，灰 / 黄 /绿 / 蓝 / 红五种颜色可选。
|
典型参数
|
指标
|
|
接头类型
|
注塑屏蔽RJ45 端子- 注塑屏蔽RJ45 端子
|
|
适用语音系统
|
超五类屏蔽信道
|
|
线缆类型
|
4*2*7/0.16mm 对绞芯线，4 对线整体铝箔屏蔽
|
|
护套
|
PVC 护套
|
|
阻抗
|
100±15Ω
|
|
外径
|
6.2±0.2mm
|
|
颜色
|
灰/ 黄/ 绿/ 蓝/ 红
|
|
长度
|
常规提供1/2/3 米
|
屏蔽跳线需与屏蔽配线架金属RJ45 端口连接，同时需正确使用屏蔽机柜和做好机柜接地，方可保证屏蔽系统的整体性能。
跳线弯曲半径不小于跳线外径的4 倍
